永磁变频管道循环泵

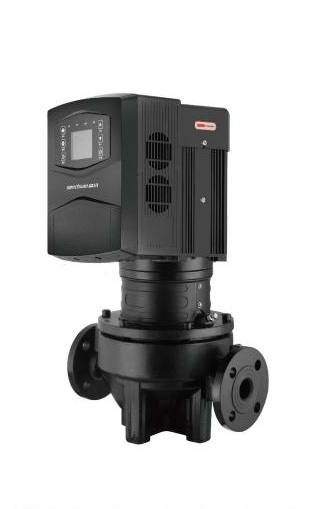

智能永磁变频管道循环泵
GD50-28
本泵采用永磁变频技术，智能控制面板，操作简单，可用于
运输自来水到工业液体的各种不同介质，主要作为液体的输
送、增压和循环装备使用。

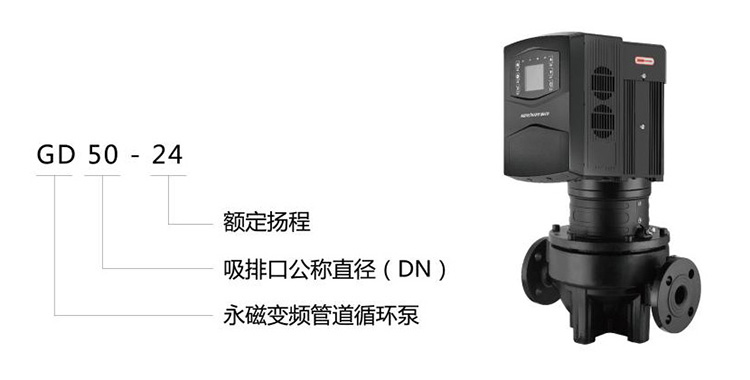

型号说明：
系统最高压力为1.6Mpa，即吸入口压力与泵扬程之和不大于
1.6Mpa，特殊压力应在订货时另行提出
适用介质：含固体杂质的体积比不超过0.2%，粒度不大于
0.2mm的清水及物理性质类似于清水的其他液体，对介质超过
0.2mm颗粒的杂质请订货时说明
环境温度不超过40°℃，相对湿度不超过95%
输送介质温度为0°℃~140C
电源频率为50Hz，单相电压为220V，三相电压为380V，电
压变化范围为额定值的+10%

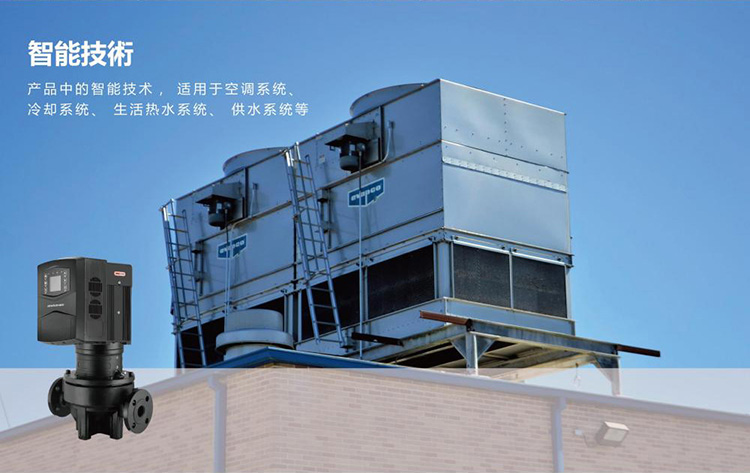

GD泵是一种多用途产品，可以运输从自来水到工业液体的各种
不同介质，主要作为液体的输送、增压和循环装备使用。例如：区域
供热系统（供热系统中的水质应满足该系统公认的水质标准）、
暖通、空调系统、冷却系统、生活热水系统、工业液体输送系统、
供水系统等。
| 型号 | 配用电机 （kW） |
Q （m³/h） |
2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| GD32-18 | 1.1 | H （m） |
20 | 19.5 | 19 | 18 | 17 | 15 | - | - |
| GD32-21 | 1.5 | 25.5 | 25 | 24 | 23.5 | 22.5 | 21 | 20 | 18 | |
| GD32-26 | 2.2 | 29 | 28.5 | 28 | 27.5 | 27 | 26 | 25 | 23 | |
| GD32-33 | 3 | 36 | 35.5 | 35.1 | 34.5 | 34 | 33 | 32 | 31 | |
| GD32-40 | 4 | 41.4 | 42 | 41.5 | 41 | 40.5 | 40 | 39 | 37 | |
| GD32-50 | 5.5 | 51 | 52 | 51.5 | 51 | 50.5 | 50 | 49 | 47 |
| 型号 | 配用电机 （kW） |
Q （m³/h） |
4 | 8 | 12.5 | 16 | 20 | 25 | 28 | 32 |
| GD40-16 | 1.1 | H （m） |
19 | 18 | 16 | 11 | - | - | - | - |
| GD40-21 | 1.5 | 24 | 23 | 21 | 17 | - | - | - | - | |
| GD40-20 | 2.2 | 23 | 22.5 | 22 | 21 | 20 | 17 | - | - | |
| GD40-26 | 3 | 29 | 28.5 | 28 | 27 | 26 | 22 | - | - | |
| GD40-30 | 4 | 35 | 34.5 | 34 | 33.5 | 32 | 30 | 28 | 24.5 | |
| GD40-36 | 5.5 | 41 | 41 | 40.5 | 40 | 38.5 | 36 | 34 | 30.5 | |
| GD40-48 | 7.5 | 52 | 51.5 | 51 | 50.5 | 50 | 48 | 45 | 40 |
| 型号 | 配用电机 （kW） |
Q （m³/h） |
5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 |
| GD50-12 | 1.1 | H （m） |
13 | 12.5 | 12 | 11 | - | - | - | - | - | - | - |
| GD50-15 | 1.5 | 16.5 | 16 | 15.5 | 15 | 13 | - | - | - | - | - | - | |
| GD50-18 | 2.2 | 20.5 | 20 | 19.5 | 19 | 18 | 16 | - | - | - | - | - | |
| GD50-24 | 3 | 26 | 25.5 | 25 | 24.5 | 24 | 23 | - | - | - | - | - | |
| GD50-28 | 4 | 30.5 | 30 | 29.5 | 29 | 28.5 | 28 | 26 | - | - | - | - | |
| GD50-35 | 5.5 | 37.5 | 37 | 36.5 | 36 | 35.5 | 35 | 34 | 32 | - | - | - | |
| GD50-40 | 7.5 | 42.3 | 42.2 | 41.9 | 41.7 | 41.3 | 40.8 | 40 | 38.3 | 35 | - | - | |
| GD50-50 | 11 | 53.5 | 53.4 | 53.1 | 52.9 | 52.5 | 51.9 | 47.3 | 51.1 | 50 | 48.4 | 45.8 | - |
| GD50-60 | 15 | 65.7 | 65.8 | 65.7 | 65.6 | 65.3 | 64.7 | 63.9 | 62.8 | 61.6 | 60 | 55.4 | |
| GD50-70 | 18.5 | 73.7 | 73.6 | 73.4 | 73.3 | 73.1 | 72.9 | 72.5 | 72 | 71.2 | 70 | 65.4 | |
| GD50-81 | 22 | 85.5 | 85.3 | 85 | 84.8 | 84.5 | 84 | 83.5 | 82.8 | 82.1 | 81 | 77.1 |
| 型号 | 配用电机 （kW） |
Q （m³/h） |
10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
| GD65-15 | 2.2 | H （m） |
17.9 | 17 | 15 | 10.7 | - | - | - | - |
| GD65-19 | 3 | 21.7 | 20.8 | 19 | 15.2 | - | - | - | - | |
| GD65-22 | 4 | 25.1 | 24.7 | 23.9 | 22 | 17.5 | - | - | - | |
| GD65-30 | 5.5 | 32 | 31.5 | 31 | 30 | 27 | - | - | - | |
| GD65-34 | 7.5 | 38.3 | 38 | 37.4 | 36.1 | 34 | 30.5 | - | - | |
| GD65-41 | 11 | 45 | 44.5 | 44 | 43.5 | 41 | 36 | - | - | |
| GD65-50 | 15 | 53.6 | 53.6 | 52.7 | 51.6 | 50 | 47.3 | - | - | |
| GD65-61 | 18.5 | 63.1 | 63.2 | 63 | 62.3 | 61 | 58.8 | 54.8 | - | |
| GD65-67 | 22 | 68 | 67.8 | 67.7 | 67.5 | 67 | 65.8
